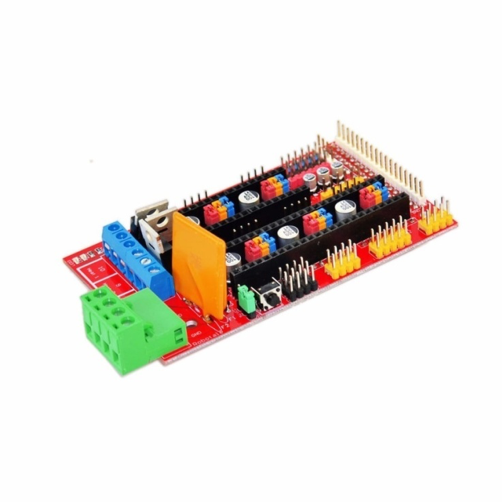

ShieldRamps V1.4

Las RAMPS son siglas en ingles para RaprapArduino Mega PololuShield, se diseñaron con el propósito de ser usadas con los drivers de corriente POLOLU, como por ejemplo con el chip A4988 y DRV8825. Las RAMPS solo pueden ser usadas con un arduino MEGA2560. Tienen una gran estabilidad de operación y gran compatibilidad con la mayoría de las impresoras 3D del mercado.

Características:



Se conecta al Arduino Mega 2560
Compatible con los drivers para motores stepperPololu A4988 /DRV8825. Puedes conectar hasta 5 drivers.
Conectores de potencia Molex de 15 Amperios
Tres salidas de potencia con MOSFEts Toshiba (cama caliente, extrusor, ventilador, o doble extrusor)
Todas las salidas de potencia está protegidas por Diodos Schottky
Permite doble Extrusor
Protegida por un Fusible reseteable de 5A
Circuito independiente de 11A protegidos por otro fusible reseteabe, para la cama caliente
Pines para 3 termistores
Pines para 6 límites
Salida i2c y SPI
Posibilidad de conectar una pantalla LCD
Salidas para conexiones adicionales y servos
Puedes conectar 2 motores para la Z directamente en la placa.
